Vanguardia e Innovación en
Sistemas de Contención
El sistema de Gaviones Gavionstark® está diseñado con tecnología de vanguardia internacional, para lograr estructuras de máxima calidad en sus mallas para gaviones y con la mayor duración. Nuestros sistemas de gaviones están fabricados para el uso eficiente de materiales ofreciendo una instalación rápida y sencilla, logrando los mejores diseños de ingeniería y arquitectónicos.
Información General
El sistema Gaviones Gavionstark® es una estructura de contención especialmente diseñado como muro de gravedad para contener materiales sólidos, evitando deslizamientos o fallos de cimentación.
La estructura modular de estos muros permite variaciones en sección para adaptarse a los aumentos de altura. La resistencia intrínseca de las unidades asegura la estabilidad estructural y dimensional, mientras que un determinado grado de flexibilidad permite su adaptación al movimiento y asentamiento de las tierras donde es necesario.
Dichas estructuras se construyen normalmente con una inclinación de 6 grados o una fachada escalonada según el requerimiento del proyecto.
A fin de facilitar la colocación del relleno y mejorar el aspecto estético de la estructura, el panel metálico se suministra en una amplia variedad de diseños y diámetros de alambre para responder a las necesidades de cada proyecto.
Especificaciones Técnicas
Gaviones
- Paneles electrosoldados en forma secuencial digital bajo la norma ASTM A 974-97
- Alambre galvanizado clase 3 (triple capa de zinc) de alta tensión verificado bajo la norma ASTM A90/A.
- Diseño de 76.2mm x 76.2mm (3”x 3”).
- Espiral helicoidal para interconexión.
- Bridas internas para soporte estructural.
Opcional: Acabado con poliéster termoendurecido para mayor durabilidad y estética.
Colchones
- Los colchones están conformados por paneles de acero electrosoldados y tienen una base grande en relación a su altura. Se subdividen por diafragmas internos para dar tamaños máximos de compartimentos de 2 x 1 mts. y una altura máxima de .30 mts.
- En casos donde el flujo de agua es alta, los compartimentos se pueden reducir de tamaño con diafragmas adicionales para prevenir que las piedras dentro de los colchones se muevan. La división correcta de los compartimentos es tan importante para este propósito como el tipo de piedras.
- Las aplicaciones de los colchones incluyen protección contra socavones debajo de los muros de gaviones y el revestimiento de los canales para los drenajes de agua de lluvia.
- Para beneficio de nuestro cliente en cuestión logística y de optimización, nuestros colchones se pliegan de manera plana, aumentando la capacidad y facilidad de transportación.
- Paneles electrosoldados en forma secuencial digital bajo la norma ASTM A 974-97.
- Alambre galvanizado clase 3 (triple capa de zinc) de alta tensión verificado bajo la norma ASTM A90/A.
- Diseño de 76.2mm x 76.2mm (3”x 3”).
- Ensamblado con grapa de acero galvanizado.
Opcional: Acabado con poliéster termoendurecido para mayor durabilidad y estética.
Gaviones en Malla Hexagonal Doble Torsión
Los Gaviones son elementos rectangulares hechos de malla hexagonal de doble torsión tipo 8×10, que se produce a partir de alambre de acero con bajo contenido de carbono, de diámetro 2.7 mm, fuertemente cincado clase III, de acuerdo a la norma NMX-B-085-CANACERO-2005.
El recubrimiento de cinc del alambre cumple con la norma ASTM A641/A641M-03.
Los Gaviones se dividen en módulos mediante diafragmas instalados a cada metro, durante el proceso de producción (excepto los gaviones con longitud inferior a 2.0 m, que no tienen diafragmas).
La malla, que forma los gaviones, tiene sus bordes reforzados con un alambre de diámetro mayor respecto al alambre que constituye la malla, asegurando el comportamiento estructural de los elementos, hecho que facilita las operaciones de montaje y de instalación.
Para las operaciones de colocación de los gaviones se requiere un alambre de amarre, de diámetro 2.2 mm, que se produce con el mismo tipo de acero utilizado para la fabricación de la malla de los gaviones, el amarre continuo asegura que la estructura presente características monolíticas y de la misma resistencia, durabilidad y rendimiento.
Resistencia a la tracción de la malla hexagonal (ASTM A975-11): 50 kN/m. Embalaje: fardos.
1) Alambre
Todo el alambre utilizado en la fabricación del gavión caja y en las operaciones de amarre y atirantamiento durante su construcción, debe ser de acero suave recocido de acuerdo con las especificaciones NBR 8964, ASTM A641M 98 y NB 709-00, esto es, el alambre deberá tener una tensión de ruptura media de 38 a 48 kg/mm2.
Revestimiento del Alambre
Todo el alambre utilizado en la fabricación del gavión caja y en las operaciones de amarre y atirantamiento durante su construcción, debe ser revestido con aleación zinc -5% aluminio (Zn 5 Al MM) de acuerdo con las especificaciones de la ASTM A856M-98, clase 80, esto es: la cantidad mínima de revestimiento Galvanizado Clase III Zn.
El revestimiento de zinc debe adherir al alambre de tal forma que, después del alambre haber sido enrollado 15 veces por minuto alrededor de un mandril, cuyo diámetro sea igual a 3 veces el del alambre, no pueda ser escamado o quebrado o removido con el pasar del dedo, de acuerdo con la especificación de la ASTM A641M-98.
Los ensayos deben ser hechos antes de la fabricación de la red.
Elongación del Alambre
La elongación no deberá ser menor que 12%, de acuerdo con las especificaciones de la NBR 8964 y de la ASTM A641M-98.
Los ensayos deben ser hechos antes de la fabricación de la red, sobre una muestra de alambre de 30 cm de largo.
2) Red
La red debe ser en malla hexagonal de doble torsión, obtenida entrelazando los alambres por tres veces media vuelta, de acuerdo con las especificaciones de la NBR 10514, NB 710-00 y NP 17 055 00.
Las dimensiones de la red serán del tipo 8×10.
El diámetro del alambre utilizado en la fabricación de la red debe ser de 2,7mm y de 3,4 mm para los bordes.
Bordes Enrollados Mecánicamente
Todos los bordes libres del gavión caja, incluso el lado superior de las laterales y de los diafragmas, deben ser enrollados mecánicamente en vuelta de un alambre de diámetro mayor, en este caso de 3,4 mm, para que la red no se desarme y adquiera mayor resistencia.
3) Características del Gavión Caja
Cada gavión caja con largo mayor que 1,50 m debe ser dividido en celdas por diafragmas colocados a cada metro.
El lado inferior de las laterales debe ser fijado al paño de base, durante la fabricación, a través del entrelazamiento de sus puntas libres alrededor del alambre de borde.
El lado inferior de los diafragmas debe ser cosido al paño de base, durante la fabricación, con una espiral de alambre de diámetro de 2,2 mm.
Dimensiones estándar: Largo 1,50 m 2,00 m 3,00 m 4,00 m Ancho 1,00 m Altura 0,50 m 1,00 m.

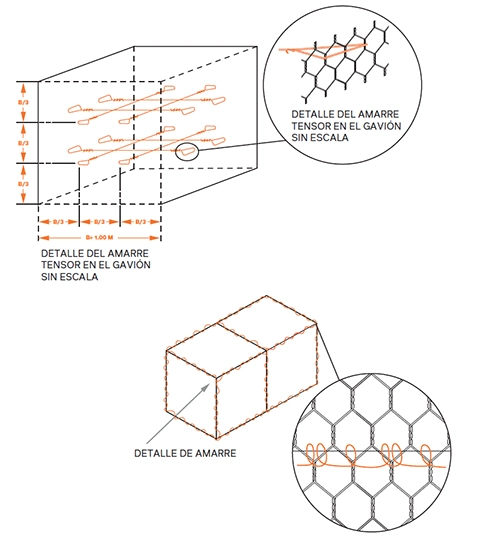

4) Amarre y Atirantamiento
Con los gaviones caja debe ser provista una cantidad suficiente de alambre para amarre y atirantamiento.
Este alambre debe tener diámetro 2,2 mm y su cantidad, en relación al peso de los gaviones caja provistos, es de 7% para los de 1,00 m de altura y de 5% para los de 0,50 m.
5) Tolerancias
Se admite una tolerancia en el diámetro del alambre zincado de ± 2,5%.
Se admite una tolerancia en el largo del gavión caja de ± 3% y, en la altura y ancho, de ± 5%.
6) Recubrimiento Plástico Gaviones PVC
El alambre zincado deberá ser recubierto con una camada de compuesto termoplástico a base de PVC, con características iniciales de acuerdo con las especificaciones de la NBR 10514 y de la ASTM 975, esto es:
Espesor mínimo: 0,40 mm;
Masa específica: 1,30 a 1,35 kg/dm³;
Dureza: 50 a 60 Shore D;
Resistencia a tracción: mayor que 210 kg/cm²;
Elongación de ruptura: mayor que 250%; Temp. de fragilidad: menor que -9ºC
7) Recubrimiento PoliMac™ Gaviones PoliMac™
Recubrimiento PoliMac™ garantiza una efectiva protección contra la corrosión y ataques químicos, una elevada resistencia a la abrasión y a los rayos U.V. (ultravioleta).
